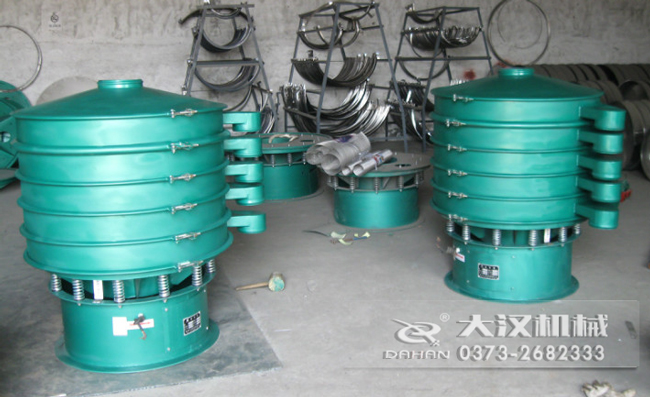

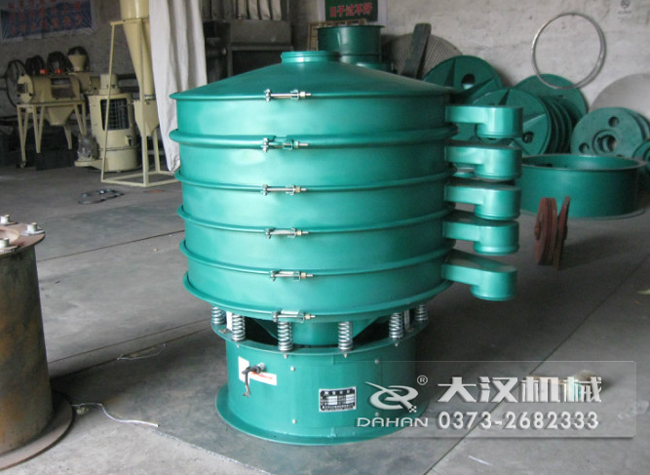

直徑1200mm型振動篩為直徑1200mm四層五個出料口碳鋼材質旋振篩,網架結構為子母網分離式,整機噴漆。

關于“振動篩”：是所有振動篩分設備類產品的總稱，確切的講圓形的振動篩根據國家相關標準叫“旋振篩”，由于其振動運轉原理很多企業也稱之為“三次元振動篩分過濾機”。

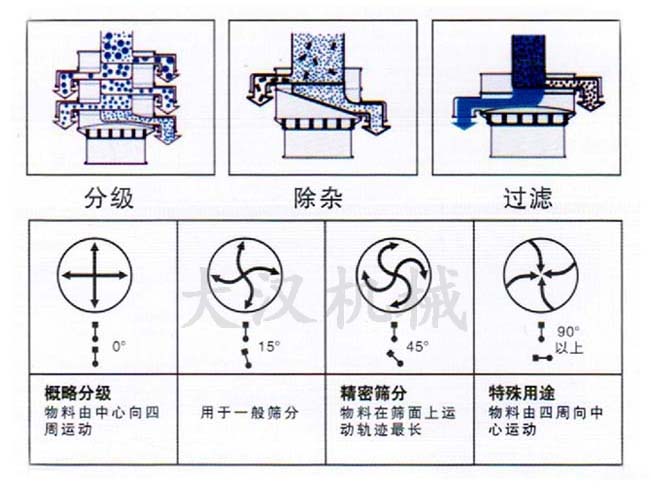

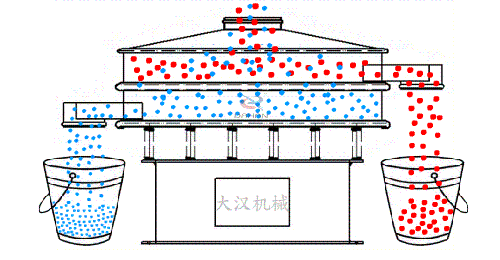

振動篩的工作原理：直徑1200mm型振動篩由直立式振動電機作為激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面進行篩分。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

關于“大漢牌振動篩”："大漢"DH系列振動篩產品,經客戶多年使用,獲得大量的一線反饋建議,在自有成熟的篩機制造技術基礎上,大漢機械工程師以滿足客戶需求為標準,多次技術改進,篩分效果更加優越,采用"通用"新型動力激振器,三維動力更加突出,適用范圍更加廣泛。

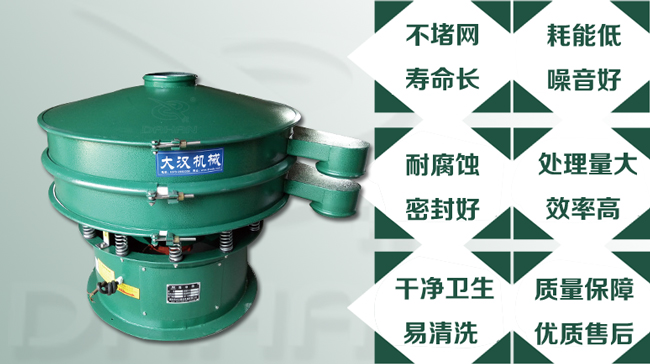

"大漢"振動篩的特點：

☆ 效率高、設計精巧耐用，任何粉類、粘液均可篩分。
☆ 換網容易、操作簡單、清洗方便。
☆ 網孔不堵塞、粉末不飛揚、可篩至400目或0.028mm。
☆ 雜質、粗料自動排出，可以連續作業。

碳鋼振動篩使用的行業：

化工行業：樹脂、涂料、油漆等。

金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
公害處理：廢油、廢水、染整廢水、助劑、活性碳等。

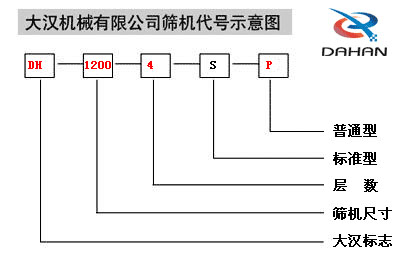

“大漢”振動篩代號示意圖：

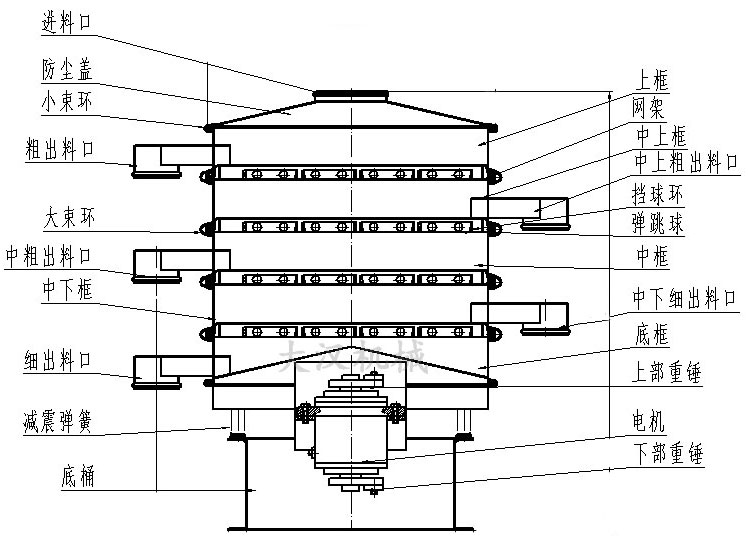

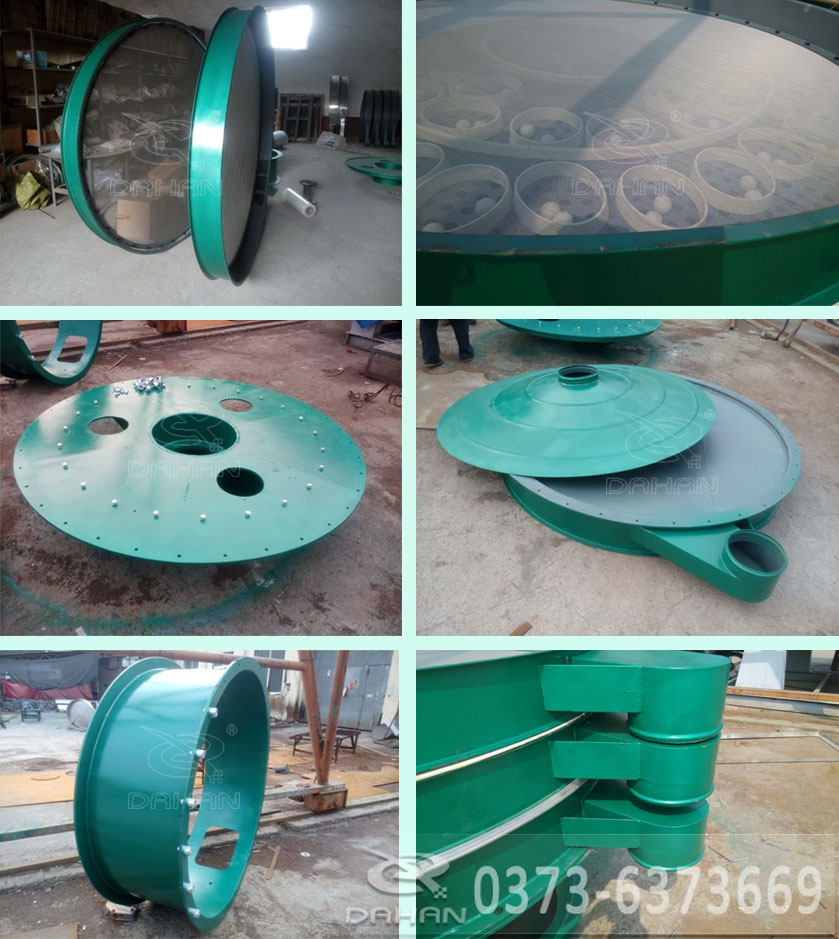

1200mm振動篩結構圖與技術參數：

型 號	功率 (kw)	篩分直徑 (m/m)	入粒粒度 (mm)	電壓 （V）	轉速 （r/min）
DH-1200-4P	1.1	1120	＜10	380	1440

“大漢”振動篩的安裝與調試：

⑴設備應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時，可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時，應用螺栓緊固于結構體上，而且鋼結構架臺應有一定的鋼度。

本機只需三相開關一只(備注:好使用電氣控制盤)，用蛇皮管穿線，將電機接至電源即可，注意電氣控制盤應懸掛安裝于墻上。

⑵設備出廠前已將篩網裝妥，使用過程中的篩網更換可自己更換。

⑶開機前，應先檢查各壓緊螺栓的緊固程度，及各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。

⑷當旋振篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針?lè)较?/span>, (備注：否則應改變相序)運轉是否正常，有無異噪聲。

⑸調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。
